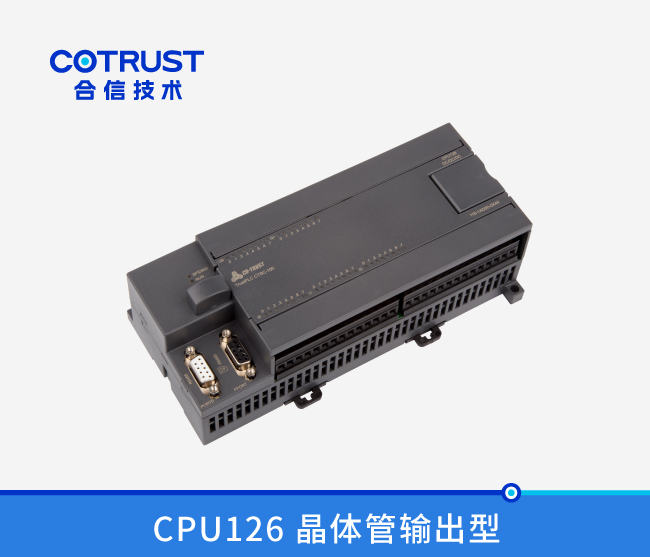

CPU126 晶体管输出型(116-1AD20-0X40)

本机集成2个通讯口,,其中1个为PPI,,1个自由通讯口(FPORT),,内部集成MODBUS协议,,24DI/16DO共40个数字量I/O,,程序空间12KB,数据空间8KB,,4路50KHz高速计数器。。。。。。应用特点:高速的执行效率以及响应的扩展? ?????,,能知足高性能的重大小型控制系统。。。。。。本机集成更多的I/O,,性价比更高。。。。。。

订货号:CTS7 116-1AD20-0X40

规 格:24VDC电源,,24DI×24VDC,,16DO×24VDC,,双通讯口

联系ng电子游戏资料下载

概览

 订货数据:

规格参数

订货号

CTSC-100 CPU126,,24VDC电源,,24DI×24VDC,,16DO×24VDC,,双通讯口

CTS7 116-1AD20-0X40

手艺参数

 性能参数 :

物理特征

  尺寸(宽×高×深)

196×80×62mm

  功耗

11W

存储器特征

     程序存储器

12KB,8KB为通俗用户程序空间,,4KB为加密用户程序空间

     数据存储器

8KB

     掉电坚持电源

接纳钮扣电池

通例特征

  准时器总数

      1ms

      10ms

      100ms

128(T0-T127)

4

16

108

  计数器总数

128(接纳钮扣电池)

  内存存贮器位

256(接纳钮扣电池)

  时间中止

2×1ms区分率

  边沿中止

4个上升沿和/或4个下降沿

  布尔量运算执行时间

0.5?s

  浮点运算执行时间

16?s

  实时时钟

支持

集成的通讯功效

  通讯接口

2个通讯口,,PORT0:PPI,, RS485电平,,

FPROT:自由通讯口,,RS485

  PPI波特率

9.6, 19.2kbps

  自由口波特率

1.2k至 115.2kbps

  每段最大电缆长度

  使用隔离中继器

  未使用隔离中继器

115.2k时1000米

38.4k时1200米

50米

  最大站点数

每段32个站,,每个网络126个站

  最大主站数

32

  点到点(PPI主站模式)

电源功效

  输入电压规模

20.4到28.8 VDC ,,有防反接;;;;;;

  为扩展总线提供+5V电源

提供,,500mA

  24 VDC传感器电源

不提供

I/O特征

  本机数字量输入点数

24

  输入类型

漏型/源型

  本机数字量输出点数

16

  输出类型

固态-MOSFET(源型)

  数字I/O映象区

128 (64输入/64输出)

  模拟I/O映象区

32(16输入/16输出)

  允许最大扩展I/O? ?????槭

3

  最大数字量I/O点数

128

  最大模拟量I/O点数

 12AI/6AO

  脉冲捕获输入

24

 高速计数器

 单相计数器

 AB相计数器



4×50KHz,,支持HSC0、HSC1、HSC2和HSC3,,不支持HSC4和HSC5

1×30KHZ,,支持模式9,,HC0

数字量输入特征

  本机集成数字量输入点数

24

  输入类型

漏型/源型

  额定电压

24V DC

  最大一连允许电压

30V DC

  逻辑1信号 (最小)

  逻辑0信号 (最大)

14 VDC,,2.5mA

5 VDC,,1mA

  隔离(现场与逻辑)

  光电隔离

  隔离组

500V AC,,1分钟

见接线图

  同时接通的输入

24

  最大电缆长度

  屏障

  非屏障



500米(标准输入)、50米(高速计数器输入)

300米(标准输入)

数字量输出特征

  本机集成数字量输出点数

16

  输出类型

固态-MOSFET(源型)

  每点额定电流(最大)

  浪涌电流(最大)

0.75A

8A,,100毫秒

  灯负载(最大)

5W

  接通电阻(接点)

0.3欧姆,,最大0.6欧姆

  高速脉冲输出

2×50KHz,,划分为Q0.0和Q0.1,,无偏向输出;;;;;;

支持运控CPU的MC_PTP_R/MC_SPEED_CTRL等指令,,不支持编程软件中的PTO/PWM指令

  同时接通的输出

16

  两个输出并联

是,,仅输出同组时

 最大电缆长度

  屏障

  非屏障



500米(标准输出)

150米(标准输出)

典范应用
装置规格

ng电子游戏·(中国区)官方网站

ng电子游戏·(中国区)官方网站

ng电子游戏·(中国区)官方网站



通讯端口界说

毗连器

插针号

FPORT(RS485)

PORT0(RS485)

ng电子游戏·(中国区)官方网站

1

机壳接地

机壳接地

2

逻辑地

逻辑地

3

RS-485信号B

RS-485信号B

4

RTS(TTL)

RTS(TTL)

5

逻辑地

逻辑地

6

+5V,,100Ω串联电阻器

+5V,,100Ω串联电阻器

7

+24V

+24V

8

RS-485信号A

RS-485信号A

9

/

/

毗连器外壳

机壳接地

机壳接地




样本/手册/软件


类型名称下载
用户手册《CTSC-100系列可编程逻辑控制器用户手册》
相关软件MagicWorks PLC
