CTG系列CTG101E

订货号:CTG101E

规 格:CTG系列10.1寸触摸屏,,,,16:9TFT LCD屏;;;;区分率1024*600;;;;24位真彩色、高亮、全视角;;;;1个以太网口、1个RS485口、2个USB口;;;;USB口可扩展WiFi。。

联系ng电子游戏资料下载

概览
规格参数
订货号
10.1寸触摸屏,,,,16:9TFT LCD屏;;;;区分率1024*600;;;;24位真彩色、高亮、全视角;;;;1个以太网口、1个RS485口、2个USB口;;;;USB口可扩展WiFi。。CTG101E


手艺参数
产品订货号CTG101E
硬件规格显示屏 尺寸10.1''(16:9)TFT LCD屏
液晶屏可视角度85’ 85’ 85’ 85’
区分率1024*600
显示亮度350cd/m2
色彩24位真彩色
配景光平均亮度寿命(25℃)20000小时(典范值)
触控屏4线工业电阻触摸屏
处置惩罚器四核Cortex-A7处置惩罚器,,,,1.0GHz
存储器256MBDDR3
FLASH256MB
实时时钟内置RTC,,,,掉电坚持45天,,,,充电电容供电

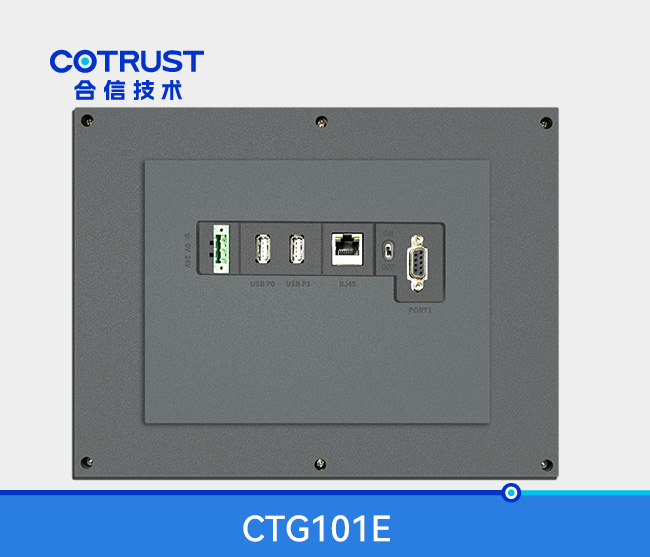

串口1*RS485 (PORT1)
以太网口1*10/100M自顺应
USB2*USB Host
电气规格输入电压24±20% VDC
额定事情电流0.3A
CE通过CE认证,,,,切合以下标准:
EN IEC 61000-6-2:2019,EN IEC 61000-6-4:2019
EN IEC 61326-1:2021,EN 61131-2:2007
情形要求事情温度0°C~50°C
贮存温度-20℃~60℃
情形湿度5%-90%(无冷凝)
使用情形无油烟、无侵蚀性气体、无可燃性气体、导电性灰尘不严重,,,,无阳光直射
冷却方法自然风冷
装置规格防护品级前面板切合IP65(配合平整盘柜装置),,,,机死后壳切合IP20
机械机构工程塑料,,,,深灰

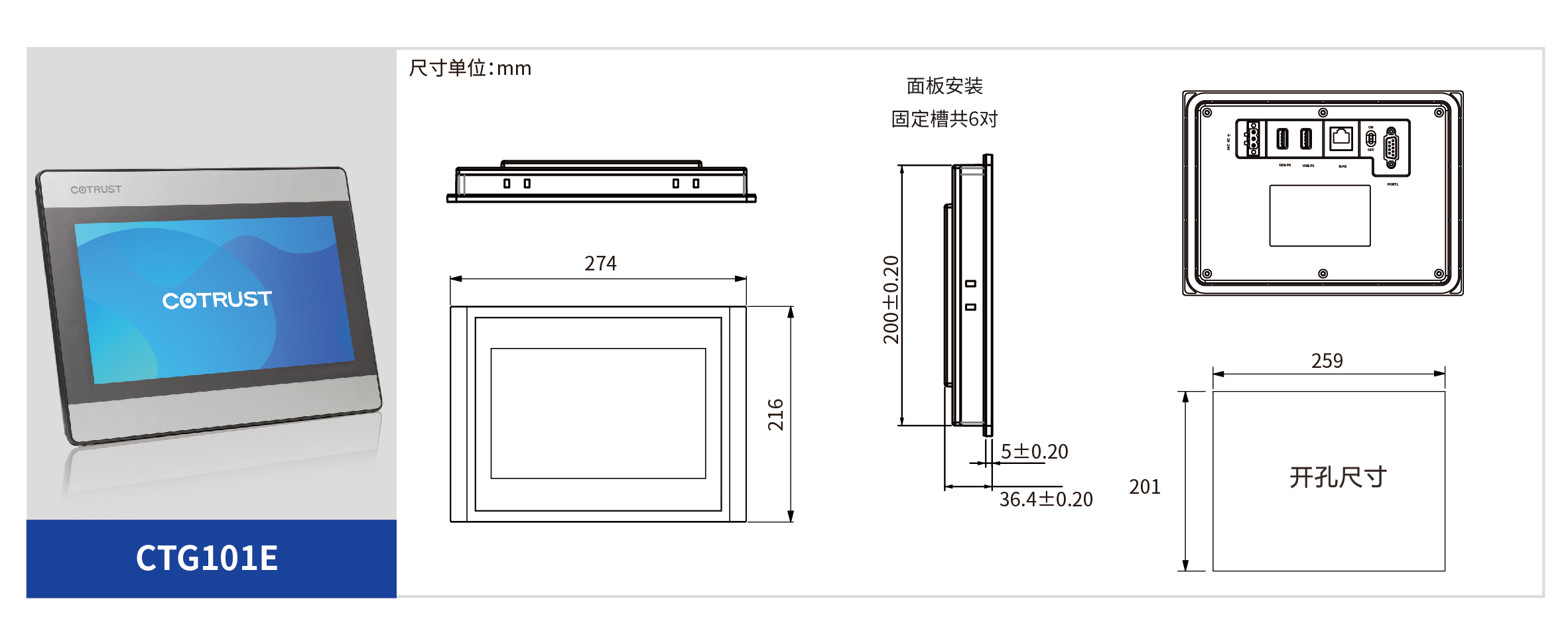

整机尺寸(宽*高*深)274.0*216.0*36.0mm
开孔尺寸(宽*高)259.0*201.0mm (兼容TP10I)
装置方法面板装置
整机重量约1.45KG
软件MagicWorks HMI软件V4.0.0及以上版本
通讯协议RS485 串口 PORT1串口现在仅支持以下协议:①COTRUST CTS7100/200(PPI/MPI)、② COTRUST CTH300(PPI/MPI)、③SIMATIC S7 200(PPI/MPI)、④Modicon ModBus RTU (注:屏做主站)
RJ45 网口网口现在仅支持以下协议:①COTRUST UDP PPI、②Modicon Modbus TCP/IP、③SIMATIC S7 200 SMART (Ethernet)、④Siemens S7-1200/S7-1500(Ethernet)-只支持绝对地点  (注:屏做主站)
注:CTG系列屏不支持的协议:
1.串口不支持欧姆龙/永宏/台达/松下/三菱协议.
2.串口不支持打印机协议(微打)。。
3.暂不支持数据转发功效(包括MiCo通讯、远程给PLC下载程序和监控),,,,不支持OPC UA SERVER协议。。
4.USB口不支持CTS6 291-wifi 模??。。
